Tříkomorový septik samonosný kruhový 3 m³ + zemní pískový filtr pro 3–5 osob
Kompletní sestava pro předčištění a následné dočištění splaškových odpadních vod.
✓ Tříkomorový septik 3 000 l
✓ Zemní pískový filtr pro 3–5 osob
| Kód: | SS+PF_3 |
Septik samonosný kruhový 3 m³ + ZPF 3–5 osob
Tříkomorový septik samonosný kruhový 3 m³ + zemní pískový filtr pro 3–5 osob

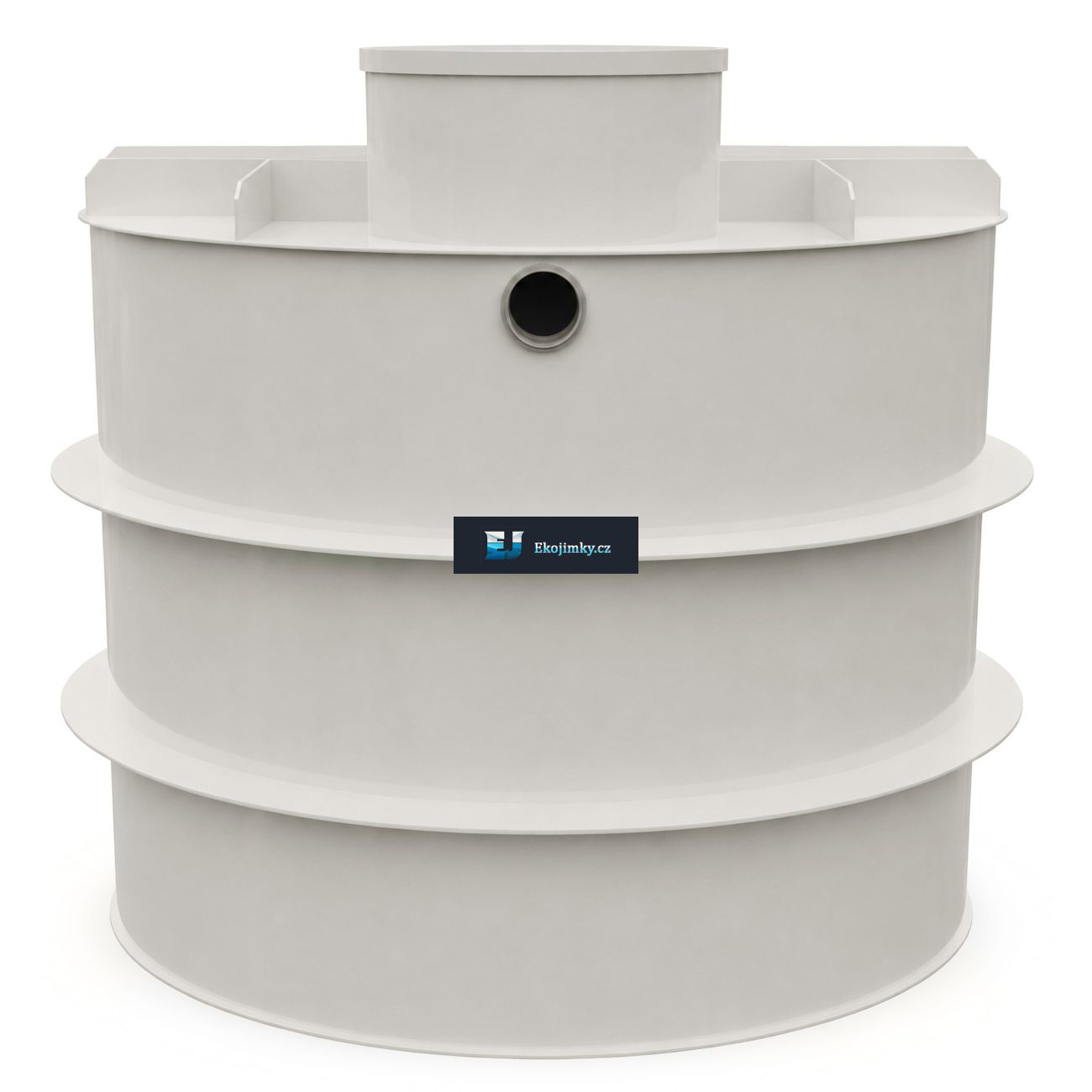

Kompletní sestava tvořená samonosným kruhovým tříkomorovým septikem o objemu 3 000 litrů a navazujícím zemním pískovým filtrem pro 3–5 osob.
Septik zajišťuje první stupeň předčištění splaškových odpadních vod a zemní pískový filtr následně zajišťuje jejich další mechanické a biologické dočištění.
Tříkomorový septik a odpovídající zemní pískový filtr v jednom produktu.
Septik zajišťuje předčištění odpadní vody a pískový filtr následně pokračuje v jejím dočištění.
Zemní pískový filtr pracuje průtokem vody přes filtrační vrstvy bez elektrického pohonu.
Technické parametry sestavy
Jak sestava funguje
Splašková odpadní voda nejprve přitéká do první komory tříkomorového septiku, kde dochází především k usazování pevných částic a oddělování plovoucích nečistot.
Následně voda postupuje do druhé a třetí komory, kde pokračuje sedimentace a další proces předčištění.
Z poslední komory septiku odtéká předčištěná voda do zemního pískového filtru.
Rozvodné potrubí filtru vodu rozvádí po ploše filtrační náplně. Při průchodu jednotlivými vrstvami štěrku a filtračního písku dochází k dalšímu mechanickému a biologickému dočištění.
Ve spodní části filtru je voda zachycena drenážním potrubím a následně odváděna způsobem stanoveným projektem konkrétní stavby.
Co je zahrnuto v ceně
Filtrační písek, štěrk a geotextilie nejsou součástí základní ceny sestavy.
Technické provedení septiku podle objednávky
Umístění, průměr a výškové provedení nátoku a odtoku, požadovaná výška revizního komínu a případné další prostupy se upřesní před zahájením výroby.
Konkrétní provedení je nutné přizpůsobit projektové dokumentaci a skutečnému výškovému uspořádání celé sestavy.
Filtrační náplň pískového filtru
Zemní pískový filtr se po usazení postupně vyplní jednotlivými vrstvami filtrační náplně podle montážního návodu.
Jako orientační skladbu lze použít štěrk frakce 8/16 mm a 16/32 mm.
Filtrační vrstvu tvoří praný filtrační písek bez jílovitých příměsí, orientačně frakce 2/4 mm.
Jednotlivé vrstvy je vhodné oddělit geotextilií tak, aby nedocházelo k jejich vzájemnému promíchávání.
Konkrétní skladba a výška filtračních vrstev musí odpovídat montážnímu návodu a projektu konkrétní instalace.
Instalace septiku
Samonosný septik je určen pro instalaci do stabilního a únosného podloží bez výskytu spodní vody a bez zvýšeného statického zatížení.
Na dně výkopu se připraví rovná železobetonová základová deska podle montážního návodu.
Po jejím vytvrdnutí se septik usadí, vyrovná a provedou se připravená napojení nátoku a odtoku.
Obsyp septiku se provádí rovnoměrně po celém obvodu v jednotlivých vrstvách podle montážního návodu.
Při instalaci a následném plnění musí být ve všech třech komorách udržována přibližně stejná hladina vody, aby nedocházelo k jednostrannému namáhání vnitřních přepážek.
Samonosné provedení není standardně určeno do míst s výskytem spodní vody, trvalého podmáčení, pojezdu vozidel nebo zvýšeného statického zatížení.
Instalace zemního pískového filtru
Zemní pískový filtr se instaluje na rovnou a vyzrálou železobetonovou základovou desku.
Výkop musí být připraven s dostatečnou manipulační rezervou, orientačně minimálně 20 cm z každé strany.
Základová deska musí mít minimální tloušťku 150 mm a musí být vyztužena kari sítí minimálně Ø 8 mm.
Po vytvrdnutí základové desky se filtr usadí, vyrovná a připojí se potrubí přivádějící předčištěnou vodu ze septiku a odtokové potrubí filtru.
Připojené potrubí musí být samostatně a stabilně podepřeno tak, aby svou hmotností nebo pohybem nezatěžovalo plastovou konstrukci filtru.
Filtrační náplň se ukládá postupně a rovnoměrně. Současně se filtr z vnější strany rovnoměrně obsypává podle montážního návodu.
Po dokončení filtračních vrstev se provede horní vrstva geotextilie a následný zásyp podle montážního návodu a projektu.
Revizní a odvětrávací části filtru musí zůstat po dokončení instalace přístupné a funkční.
Volitelné příslušenství septiku
Technická dokumentace
Schéma základního provedení tříkomorového kruhového septiku, uspořádání komor a napojení potrubí.
Otevřít / stáhnout PDFPřehled rozměrů samonosného kruhového tříkomorového septiku 3 m³.
Otevřít / stáhnout PDFPostup přípravy základové desky, usazení septiku, napojení potrubí, obsypání a dokončení instalace.
Otevřít / stáhnout PDFPostup přípravy základové desky, usazení filtru, potrubního napojení, filtračních vrstev a dokončení instalace.
Otevřít / stáhnout PDFPřehled vnitřních a vnějších rozměrů zemního pískového filtru.
Otevřít / stáhnout PDFPřed výrobou doporučujeme zkontrolovat projektové rozměry, výškové napojení septiku a filtru a způsob odvodu dočištěné vody.
Kontaktovat EKOJIMKYDokumentace dodávaná k výrobku
Uvedené přiřazení sestavy pro 3–5 osob je orientační. Konkrétní velikost septiku, zemního pískového filtru, způsob čištění a následné odvádění dočištěné vody musí odpovídat projektové dokumentaci, místním podmínkám a požadavkům příslušných úřadů.
Septik lze podle podmínek instalace zvolit také v provedení k obetonování nebo jako dvouplášťový.
