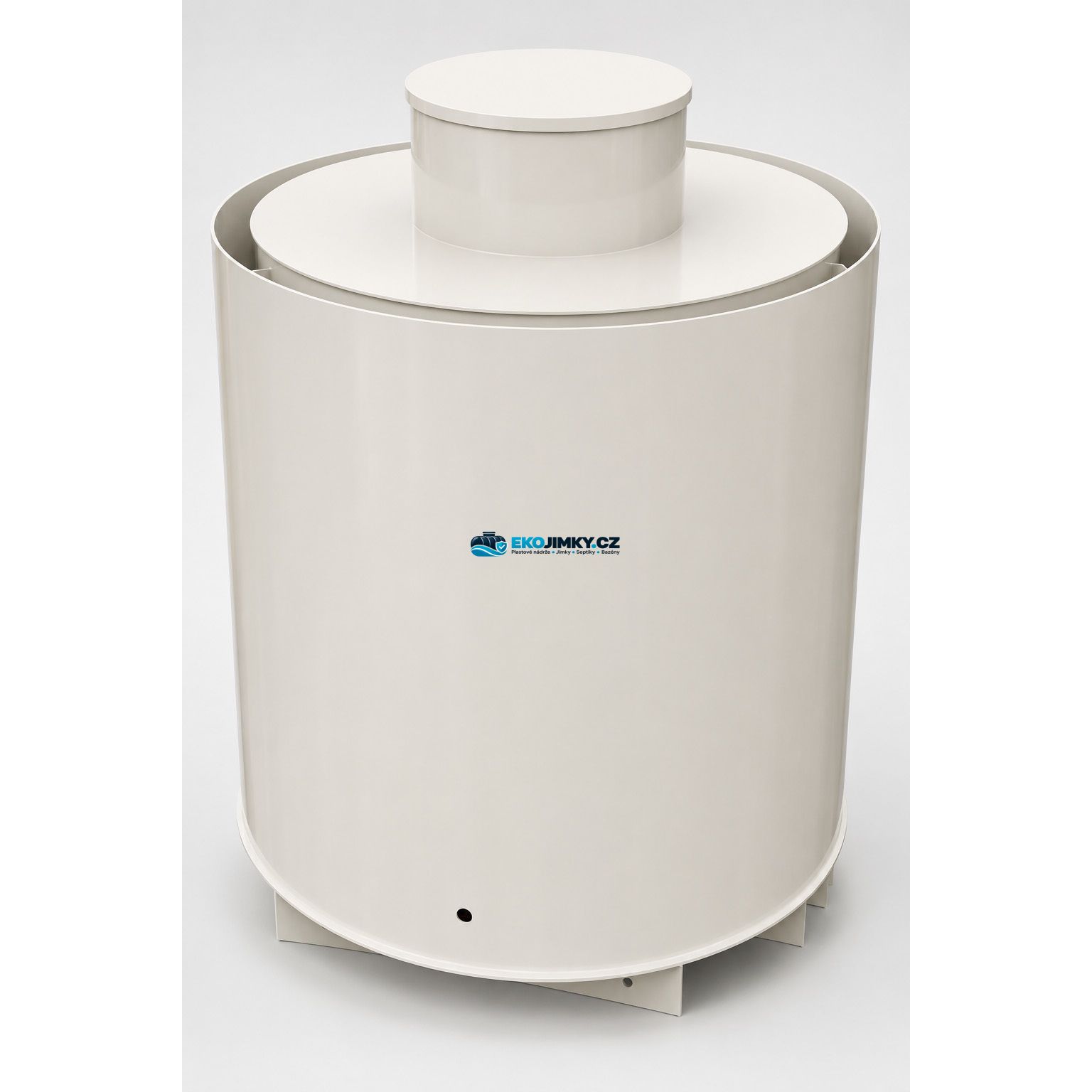

Šachta V2 dvouplášťová kruhová

Technická šachta vytváří podzemní, přístupný prostor pro umístění a kontrolu technických prvků a rozvodů.

Podle konkrétního použití může být připravena například pro vodoměr, armatury, potrubní rozvody, průchodku na hadici nebo zhlaví studny.

Konkrétní účel a provedení šachty je nutné určit před zahájením výroby tak, aby bylo možné správně připravit všechny požadované prostupy.

Šachtu lze před výrobou přizpůsobit konkrétnímu zapojení. V technickém schématu lze určit polohu a výšku jednotlivých prostupů.

Podle požadavku lze připravit například průchodku pro vodoměr nebo potrubí, průchodku na hadici, otvor pro zhlaví studny nebo další prostupy.

Výškové umístění prostupů se u technických šachet stanovuje od dna šachty.

V základní ceně technické šachty je standardní plastové víko bez UV stabilizace. Podle způsobu použití a umístění šachty lze za příplatek zvolit jiné provedení víka nebo poklopu.

Dvouplášťová technická šachta se instaluje podle montážního návodu na připravený železobetonový základ.

Před usazením se do připravených konstrukčních žeber ve spodní části šachty doplní roxory podle montážního návodu. Šachta se následně usadí přímo do čerstvé betonové směsi tak, aby došlo ke správnému konstrukčnímu propojení se základovou betonovou vrstvou.

Po usazení se šachta vyrovná, zkontroluje se její poloha a provedou se připravená napojení potrubí a dalších prostupů podle technického schématu objednávky.

Potrubí a další připojené prvky musí mít vlastní stabilní uložení a nesmí svou hmotností nebo pohybem mechanicky namáhat stěnu šachty ani jednotlivé prostupy.

Prostor mezi vnitřním a vnějším pláštěm se následně postupně vyplňuje betonovou směsí. Armování mezipláště je součástí šachty již z výroby.

Betonová směs se ukládá rovnoměrně po obvodu tak, aby nedocházelo k jednostrannému zatížení plastové konstrukce.

Současně s betonáží mezipláště se vnitřní prostor šachty průběžně napouští vodou, která pomáhá vyrovnávat tlak působící na stěny výrobku.

Během betonáže je nutné průběžně kontrolovat polohu a tvar šachty. Pokud by docházelo k deformaci konstrukce, betonáž se přeruší a příčina se odstraní.

Po dokončení betonáže mezipláště se nad šachtou provede armování a železobetonová roznášecí deska. Její konstrukce musí přenášet zatížení do okolní nosné konstrukce a nesmí být zatížením opřena pouze o plastové víko.

Revizní komín a revizní otvor musí zůstat po dokončení instalace bezpečně přístupné.

Konkrétní rozměry betonových konstrukcí, množství výztuže a případné další statické požadavky se řídí podmínkami stavby, zatížením a případným návrhem projektanta nebo statika.

Při instalaci vždy postupujte podle montážního návodu určeného pro dvouplášťové výrobky.
