Šachta V3 k obetonování kruhová
Šachta V3 k obetonování kruhová
Technická šachta k obetonování kruhová V3
Pro přístupné umístění vodoměru, armatur, potrubí nebo další technické instalace.
✓ Kruhové provedení k obetonování
✓ Prostupy a technické úpravy podle objednávky
| Kód: | TŠKOK_03 |
| Dostupnost: | 2-10 dní |
Šachta V3 k obetonování kruhová
Technická šachta k obetonování kruhová V3

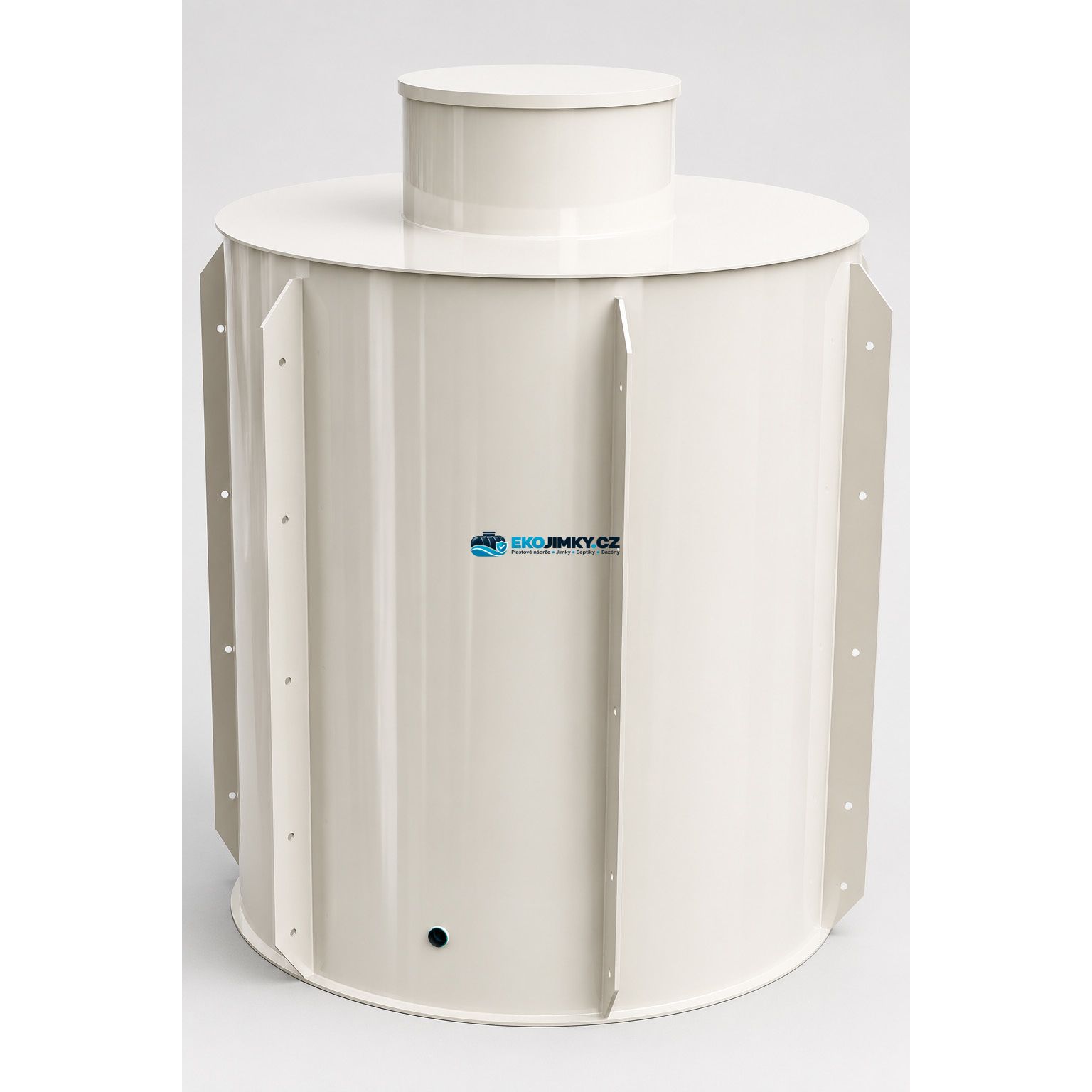

Kruhová plastová technická šachta v provedení k obetonování určená pro přístupné umístění vodoměru, armatur, potrubí nebo další technické instalace.
Po osazení se plastová konstrukce staticky zajišťuje okolní betonovou konstrukcí. Konkrétní provedení prostupů a jejich poloha se přizpůsobí požadavkům objednávky podle technického schématu.
Statickou ochranu plastové šachty po osazení zajišťuje správně provedená okolní betonová konstrukce.
Polohu, průměr a výšku jednotlivých prostupů lze před výrobou přizpůsobit konkrétnímu technickému řešení.
Technickou šachtu vyrábíme z PP desek z primárního materiálu bez příměsi regranulátu.
Technické parametry
K čemu je technická šachta určena
Technická šachta vytváří podzemní, přístupný prostor pro umístění a kontrolu technických prvků a rozvodů.
Podle konkrétního použití může být připravena například pro vodoměr, armatury, potrubní rozvody, průchodku na hadici nebo zhlaví studny.
Konkrétní účel a provedení šachty je nutné určit před zahájením výroby tak, aby bylo možné správně připravit všechny požadované prostupy.
Co je zahrnuto v ceně
Polohu, průměr a výškové umístění prostupů, požadovanou výšku revizního komínu a případné další úpravy je nutné upřesnit v technickém schématu před zahájením výroby.
Prostupy a technické úpravy
Šachtu lze před výrobou přizpůsobit konkrétnímu zapojení. V technickém schématu lze určit polohu a výšku jednotlivých prostupů.
Podle požadavku lze připravit například průchodku pro vodoměr nebo potrubí, průchodku na hadici, otvor pro zhlaví studny nebo další prostupy.
Výškové umístění prostupů se u technických šachet stanovuje od dna šachty.
Další prostupy nad základní provedení lze doplnit podle technického schématu a konkrétního požadavku objednávky.
Volitelné provedení víka / poklopu
V základní ceně technické šachty je standardní plastové víko bez UV stabilizace. Podle způsobu použití a umístění šachty lze za příplatek zvolit jiné provedení víka nebo poklopu.
Vhodné provedení víka nebo poklopu doporučíme podle místa instalace a předpokládaného zatížení.
Instalace technické šachty
Technická šachta k obetonování se instaluje na vyzrálou, rovnou a dostatečně únosnou železobetonovou základovou desku podle montážního návodu.
Po usazení se šachta vyrovná, zkontroluje se její orientace a provedou se připravená napojení potrubí a dalších prostupů podle technického schématu objednávky.
Potrubí a další připojené prvky musí být uloženy a podepřeny tak, aby svou hmotností nebo pohybem mechanicky nezatěžovaly stěnu šachty ani jednotlivé prostupy.
Pokud jsou na konstrukci připraveny otvory nebo prvky pro provázání s armaturou, provedou se podle montážního návodu a technického řešení konkrétního výrobku.
Obetonování se provádí rovnoměrně po obvodu a postupně po vrstvách. Současně s betonáží se vnitřní prostor šachty postupně napouští vodou.
Hladina vody uvnitř šachty má být během betonáže přibližně 20–30 cm nad aktuální úrovní betonáže.
Při zvýšeném zatížení, větší hloubce zásypu nebo pojezdu vozidel musí betonovou konstrukci a případnou horní roznášecí desku navrhnout statik.
Standardní provedení k obetonování není náhradou za dvouplášťové provedení do míst s výskytem spodní vody nebo trvalého podmáčení.
Při instalaci vždy postupujte podle montážního návodu určeného pro plastové výrobky k obetonování.
Montážní návod a technická dokumentace
Postup přípravy výkopu a základové desky, usazení šachty, armování, postupného obetonování a dokončení instalace.
Otevřít / stáhnout PDFDo schématu vyznačíte požadovanou polohu a výšku prostupů, provedení revizního komínu a případné další technické úpravy.
Otevřít / stáhnout PDFPřehled vnitřních a vnějších rozměrů technické šachty a revizního komínu.
Otevřít / stáhnout PDFDokumentace k výrobku
Správná velikost a konstrukční provedení technické šachty závisí na způsobu použití, požadovaném vybavení a podmínkách v místě instalace.
Jak správně vybratVíce informací o používaném materiálu, výrobě, kontrole a dokumentaci.
