Šachta V2 samonosná kruhová
Šachta V2 samonosná kruhová
Samonosná technická šachta kruhová V2
Pro přístupné umístění vodoměru, armatur, potrubí nebo další technické instalace.
✓ Samonosné kruhové provedení
✓ Prostupy a technické úpravy podle objednávky
| Kód: | TŠSK_02 |
| Dostupnost: | 2-10 dní |
Šachta V2 samonosná kruhová
Samonosná technická šachta kruhová V2

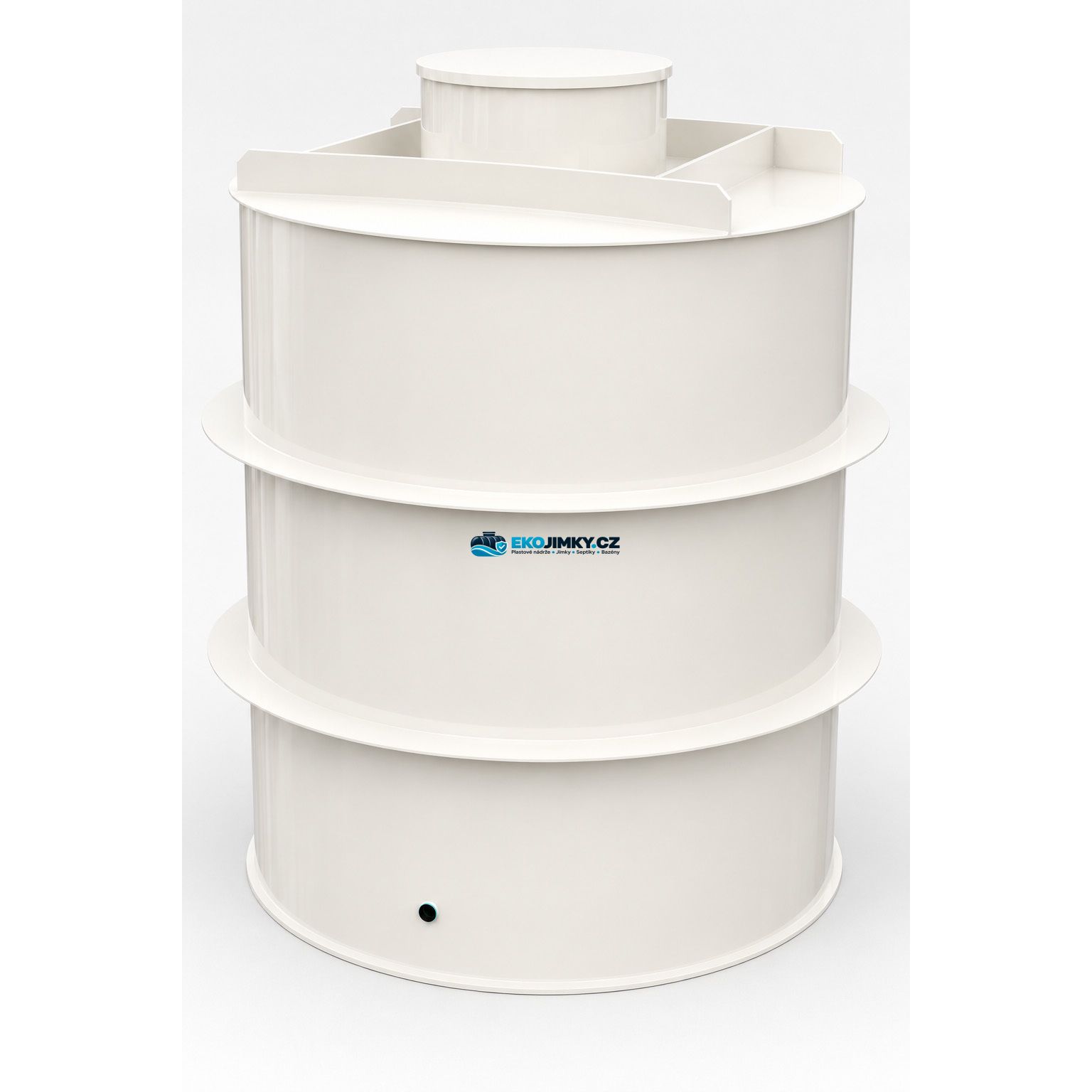

Kruhová plastová technická šachta v samonosném provedení určená pro přístupné umístění vodoměru, armatur, potrubí nebo další technické instalace.
Konkrétní provedení prostupů a jejich poloha se přizpůsobí požadavkům objednávky podle technického schématu.
Určeno pro standardní podmínky instalace ve stabilním a únosném podloží bez výskytu spodní vody a bez zvýšeného statického zatížení.
Polohu, průměr a výšku jednotlivých prostupů lze před výrobou přizpůsobit konkrétnímu technickému řešení.
Technickou šachtu vyrábíme z PP desek z primárního materiálu bez příměsi regranulátu.
Technické parametry
K čemu je technická šachta určena
Technická šachta vytváří podzemní, přístupný prostor pro umístění a kontrolu technických prvků a rozvodů.
Podle konkrétního použití může být připravena například pro vodoměr, armatury, potrubní rozvody, průchodku na hadici nebo zhlaví studny.
Konkrétní účel a provedení šachty je nutné určit před zahájením výroby tak, aby bylo možné správně připravit všechny požadované prostupy.
Co je zahrnuto v ceně
Polohu, průměr a výškové umístění prostupů, požadovanou výšku revizního komínu a případné další úpravy je nutné upřesnit v technickém schématu před zahájením výroby.
Prostupy a technické úpravy
Šachtu lze před výrobou přizpůsobit konkrétnímu zapojení. V technickém schématu lze určit polohu a výšku jednotlivých prostupů.
Podle požadavku lze připravit například průchodku pro vodoměr nebo potrubí, průchodku na hadici, otvor pro zhlaví studny nebo další prostupy.
Výškové umístění prostupů se u technických šachet stanovuje od dna šachty.
Další prostupy nad základní provedení lze doplnit podle technického schématu a konkrétního požadavku objednávky.
Volitelné provedení víka / poklopu
V základní ceně technické šachty je standardní plastové víko bez UV stabilizace. Podle způsobu použití a umístění šachty lze za příplatek zvolit jiné provedení víka nebo poklopu.
Vhodné provedení víka nebo poklopu doporučíme podle místa instalace a předpokládaného zatížení.
Instalace technické šachty
Samonosná technická šachta je určena pro instalaci do stabilního a únosného podloží bez výskytu spodní vody a bez zvýšeného statického zatížení.
Na dně výkopu se připraví rovná železobetonová základová deska podle montážního návodu. Po jejím vytvrdnutí se šachta usadí, vyrovná a zkontroluje se správná poloha připravených prostupů.
Potrubí a další připojené prvky musí být uloženy a podepřeny tak, aby svou hmotností nebo pohybem mechanicky nezatěžovaly stěnu šachty ani jednotlivé prostupy.
Obsyp se provádí rovnoměrně po celém obvodu v jednotlivých vrstvách podle montážního návodu. V bezprostřední blízkosti plastové konstrukce se nesmí používat těžká hutnicí technika.
Samonosné provedení není standardně určeno do míst s výskytem spodní vody, trvalého podmáčení, pojezdu vozidel nebo zvýšeného statického zatížení.
Při instalaci vždy postupujte podle montážního návodu určeného pro samonosné plastové výrobky.
Montážní návod a technická dokumentace
Postup přípravy výkopu a základové desky, usazení technické šachty, napojení prostupů, obsypání a dokončení instalace.
Otevřít / stáhnout PDFDo schématu vyznačíte požadovanou polohu a výšku prostupů, provedení revizního komínu a případné další technické úpravy.
Otevřít / stáhnout PDFPřehled vnitřních a vnějších rozměrů technické šachty a revizního komínu.
Otevřít / stáhnout PDFDokumentace k výrobku
Správná velikost a konstrukční provedení technické šachty závisí na způsobu použití, požadovaném vybavení a podmínkách v místě instalace.
Jak správně vybratVíce informací o používaném materiálu, výrobě, kontrole a dokumentaci.
Výroba a kvalita
