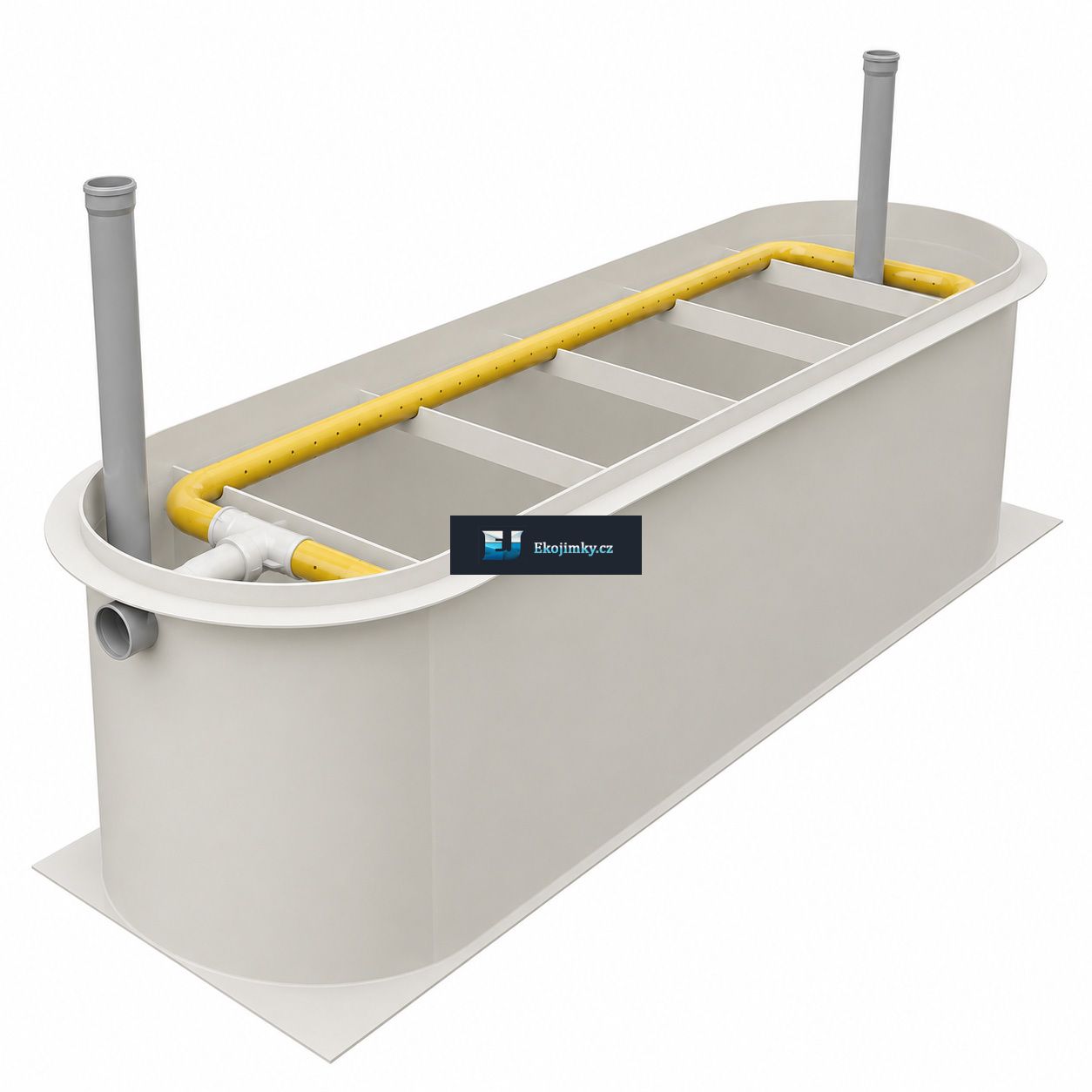

Zemní pískový filtr pro 10–14 osob

Předčištěná odpadní voda přitéká z tříkomorového septiku do rozvodného potrubí zemního pískového filtru.

Rozvodné potrubí vodu rovnoměrně rozvádí po ploše filtrační náplně. Voda následně postupně prochází přes jednotlivé vrstvy štěrku a filtračního písku.

Při průchodu filtračním prostředím dochází k dalšímu mechanickému a biologickému dočištění předčištěné odpadní vody.

Ve spodní části filtru je voda zachycena drenážním potrubím a následně odváděna do systému dalšího nakládání s vyčištěnou vodou podle projektu konkrétní stavby.

Zemní pískový filtr se po usazení postupně vyplní jednotlivými vrstvami filtrační náplně podle montážního návodu a konstrukce dodaného výrobku.

Spodní i horní drenážní potrubí musí být zcela obklopeno vhodnou štěrkovou vrstvou. Jako orientační skladbu lze použít štěrk frakce 8/16 mm a 16/32 mm.

Vnitřní filtrační vrstvu tvoří praný filtrační písek bez jílovitých příměsí, orientačně frakce 2/4 mm.

Rozhraní mezi jednotlivými štěrkovými a pískovými vrstvami je vhodné oddělit geotextilií tak, aby nedocházelo k jejich vzájemnému promíchávání.

Zemní pískový filtr se instaluje na rovnou a vyzrálou železobetonovou základovou desku.

Výkop je nutné připravit s dostatečnou manipulační rezervou. Montážní návod stanovuje minimálně přibližně 20 cm z každé strany.

Železobetonová základová deska musí mít minimální tloušťku 150 mm a musí být vyztužena kari sítí minimálně Ø 8 mm.

Po vytvrdnutí základové desky se filtr opatrně usadí, vyrovná a připojí se přívodní potrubí ze septiku a odtokové potrubí.

Potrubí musí být samostatně podepřeno tak, aby svou hmotností nebo pohybem mechanicky nezatěžovalo stěnu filtru.

Filtrační náplň se ukládá postupně a rovnoměrně. Současně se filtr z vnější strany rovnoměrně obsypává jemnou tříděnou zeminou nebo pískem tak, aby nevznikalo jednostranné zatížení stěn.

Po dokončení filtrační náplně se horní část zakryje vhodnou geotextilií a následně se provede konečný zásyp podle projektu stavby.

Revizní a odvětrávací části musí zůstat po dokončení instalace přístupné a funkční.

Standardní zemní pískový filtr není určen do míst s výskytem spodní vody, pokud projekt konkrétní stavby nestanoví jiné konstrukční řešení.

Při instalaci vždy postupujte podle montážního návodu pro zemní pískový filtr.

V průběhu instalace doporučujeme pořizovat fotodokumentaci jednotlivých pracovních kroků.

Fotograficky zaznamenejte zejména výkop, základovou desku, usazení filtru, potrubní napojení, jednotlivé vrstvy filtrační náplně, zakrytí geotextilií a stav před konečným zásypem.

Fotodokumentace usnadňuje kontrolu správného provedení instalace a případné následné posouzení příčiny poškození výrobku.
