Jímka k obetonování hranatá 2m³
Jímka k obetonování hranatá 2m³
Jímka k obetonování 2 m³ (2 000 l)
Pro akumulaci splaškových a odpadních vod.
✓ Provedení k obetonování pro náročnější podmínky instalace
✓ Prostupy dle požadavků zákazníka
| Kód: | JKOH_02 |
| Dostupnost: | 2-10 dní |
Jímka k obetonování hranatá 2m³
Jímka k obetonování hranatá 2 m³

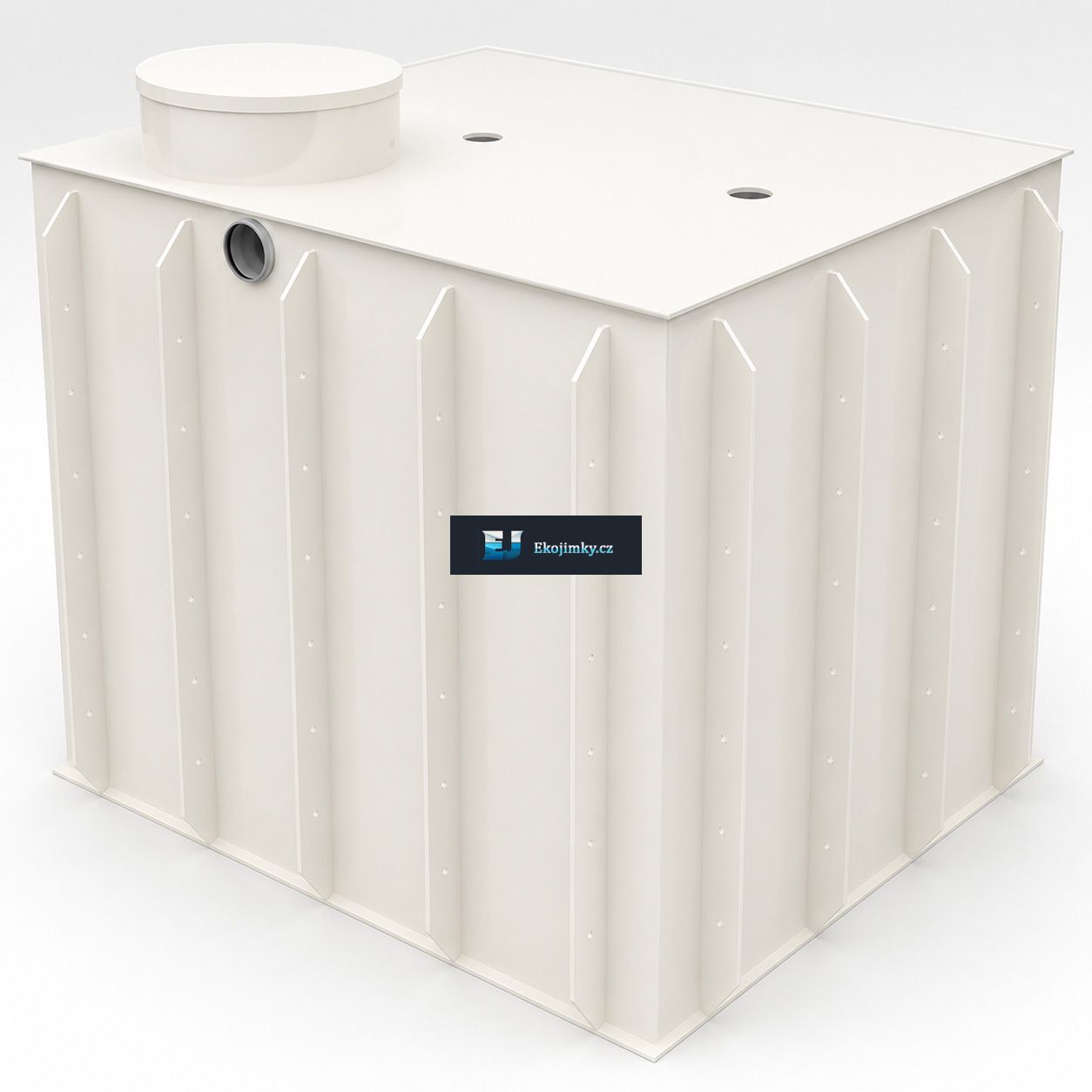

Hranatá plastová jímka o objemu 2 000 litrů určená pro akumulaci splaškových a odpadních vod.
Provedení k obetonování je určeno pro instalace, kde statickou ochranu jímky zajišťuje okolní betonová konstrukce.
Konstrukce jímky je určena pro postupné obetonování podle montážního návodu.
Jímku vyrábíme z PP desek z primárního materiálu bez příměsi regranulátu.
Polohu a provedení nátoku a dalších prostupů upřesníme před výrobou podle technického schématu.
Technické parametry
Co je zahrnuto v ceně
Umístění, průměr a výškové umístění nátoku a požadovaná výška revizního komínu se upřesní v technickém schématu před zahájením výroby.
Volitelné provedení víka / poklopu
V základní ceně jímky je standardní plastové víko bez UV stabilizace. Podle způsobu použití a umístění jímky lze za příplatek zvolit jiné provedení víka nebo poklopu.
Vhodné provedení víka nebo poklopu doporučíme podle místa instalace a předpokládaného zatížení.
Prostupy a další úpravy
Jímku lze před výrobou přizpůsobit konkrétnímu zapojení. Podle požadavku lze upravit umístění a průměr nátoku, jeho výškové umístění, výšku revizního komínu nebo doplnit další prostupy, například odtok či přepad.
Konkrétní provedení se zaznamená v technickém schématu k objednávce.
Instalace jímky
Jímka k obetonování se instaluje na rovnou a vyzrálou železobetonovou základovou desku připravenou podle montážního návodu.
Po usazení se jímka vyrovná, zkontroluje se její poloha a provedou se připravená napojení. Armování a konstrukční prvky se provedou podle konkrétního provedení jímky.
Obetonování se provádí postupně a rovnoměrně po obvodu. Současně s betonáží se jímka průběžně napouští vodou tak, aby hladina vody byla přibližně 20–30 cm nad aktuální úrovní betonáže.
Po dokončení instalace musí revizní vstup zůstat přístupný pro kontrolu a následné vyvážení obsahu jímky.
Při instalaci vždy postupujte podle montážního návodu určeného pro výrobky k obetonování.
Montážní návod a technická dokumentace
Postup přípravy základové desky, usazení jímky, armování, postupného obetonování a současného napouštění vodou.
Otevřít / stáhnout PDFDo schématu vyznačíte požadované provedení nátoku, revizního komínu a případných dalších prostupů.
Otevřít / stáhnout PDFPřehled vnitřních a vnějších rozměrů jímky, konstrukčních rozměrů a revizního komínu.
Otevřít / stáhnout PDFDokumentace k výrobku
Podmínky instalace a rozdíly mezi samonosným, dvouplášťovým a obetonovaným provedením najdete v našem průvodci.
Jak správně vybratVíce informací o používaném materiálu, výrobě, kontrole a dokumentaci.
Výroba a kvalita
